Квадроцикл "GAMAX-600" компании"Русская механика" - изначально бампер передний был пластиковым . Гдето пришлось его немного прижать , в результате чего бампер (пластик) немного лопнул . Можно-бы было подклеить +скрутить , поменять на новый . Но пришла мысль поставить что-то посильнее . Варианта было три : металлический силовой , такой-же алюминиевый силовой , а также трубчатый силовой бампер-кенгурин . Я остановился на варианте "алюминиевый - силовой" по причине оптимального сочетания веса и прочности , а также простоты и дешевизны изделия . Что получилось - есть на фото .
Чуть позже дооформлю схему (чертёж) самого изделия и тоже выложу на форум .
Для крепления использовал штатные места . Алюминий я использовал "3" (3 мм толщины) гладкий . При случае прикуплю лист алюминия с рисунком и сделаю еще один бамперок .
Резал алюминий диском для металла . На местах изгибов (изнутри изделия) сваркой аргонной для придания большей прочности было схвачено - проварено (самый дорогой этап- 200 грн) . готовое изделие было прогрунтовано грунтовкой для цветных металлов "Тикурила" и покрашено обычным балончиком краской черного матового цвета .
Вот как-то так получилось...

Рабочие чертежи для GAMAX-600.
Для Вашего коня размеры могут быть иные , но суть не в этом ...
Нужно хотеть и не боятся . На этот бампер у меня пошло алюминиевого листа размером 81 см х 50 см . Вначале сделал разметку с учётом загибов . потом болгаркой вырезал . Чтобы получить в месте изгиба чёткий "кант" - с тыльной стороны той-же болгаркой сделал канавки (надрезы, чисто условные) .

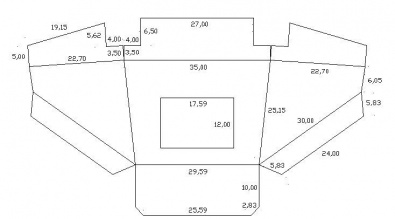

Схемы две . На чёрной показано наличие осей , от которых производились расчёты , а на белой - размеры сторон самого изделия .

юрий, работа зачетная!.. а молчат все потому, что ни у кого нет такого квадра..
мне интересно было бы посмотреть элементы крепления твоего бампера..

При креплении нового бампера я использовал штатные места , ничего не доваривал и не сверлил . На фото показано красными стрелками . Там под бампером имеется трубчатый каркас ...

Также мною сделан на это-же квадр и задний бампер (Штатно там весь пластик открыт) . Для установки были использованы штатные места крепления (ничего не сверлилось и не варилось) .
В гараже валялся кусок трубы нержавейки длинной около 120-130 см. Он и был использован . Получилась лёгкая несложная защита . Резали и варили по месту , так-что схемы с размерами нет. все отверстия были заварены (в том числе и труба с торцов) . Готовое изделие было прошкурено наждачкой , загрунтовано грунтовкой для цветных металов и покрашено балончиком черной матовой краской (точно-так , как и передний бампер)

Здесь лучше видно перёд ...

все понятно.. спасибо!..
юра, а где конкретно ты живешь в карпатах?..

ozzi писал(а):все понятно.. спасибо!..
юра, а где конкретно ты живешь в карпатах?..

г.Рахов

Молодец, задний аккуратный получился.
Имхо, передний немного громоздкий.... Но тоже ничего...

Респект. Не имея опыта сделать так своими руками Проварено аккуратно. Спасибо за подробные фото. Кому-то обязательно пригодится.
